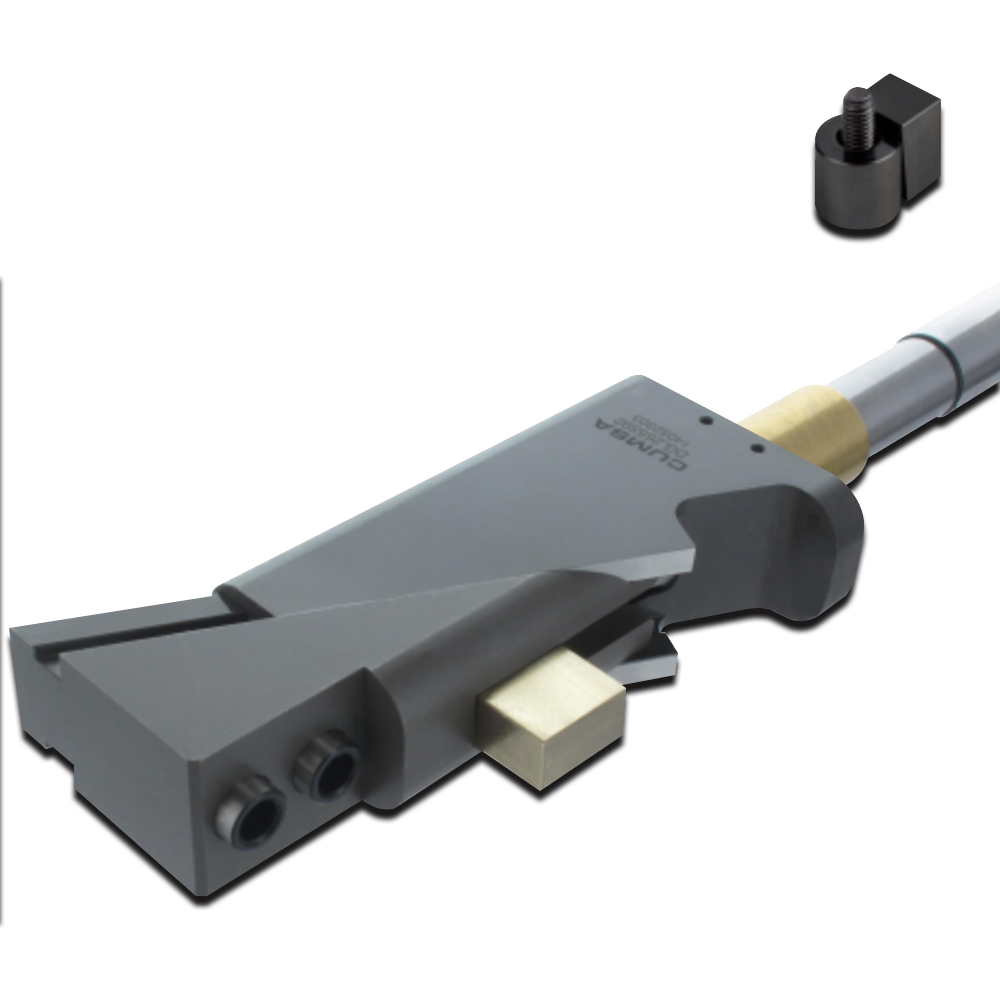

Dog Lifter 26° - DG
Dog Lifter 26° - DG
M6x35
Kompakt och robust design med en 16 mm axel
och bara en 26 mm bred bas och insats.
Anpassad insats möjliggör
ett bredare utbud av applikationer.
På grund av lyftbottens design kan
det bearbetas enkelt utan behov av EDM.
- Slag = 27 mm.
- Utskuren bredd = 60 mm.
- Slaglängd = 56 mm.
- Mekanismstyp = Mekanisk
- Kylning tillgänglig = Ja
- Max. Underskär Grader = + 15º
- Min. Underskär Grader = -15º
Ladda ner Rörlig Cadfil - Step
Ladda ner Fixerad Cadfil - Step
PDF Mer InformationArtnr: DG265592
