Fjäderben med Direktvakuum
Fjäderben med Direktvakuum
Slaglängd = 5mm / Längd = 43mm
Fjäderben med Direktvakuum
Serie 2
Integrerat fäste för direktmontage av Sugkopp.

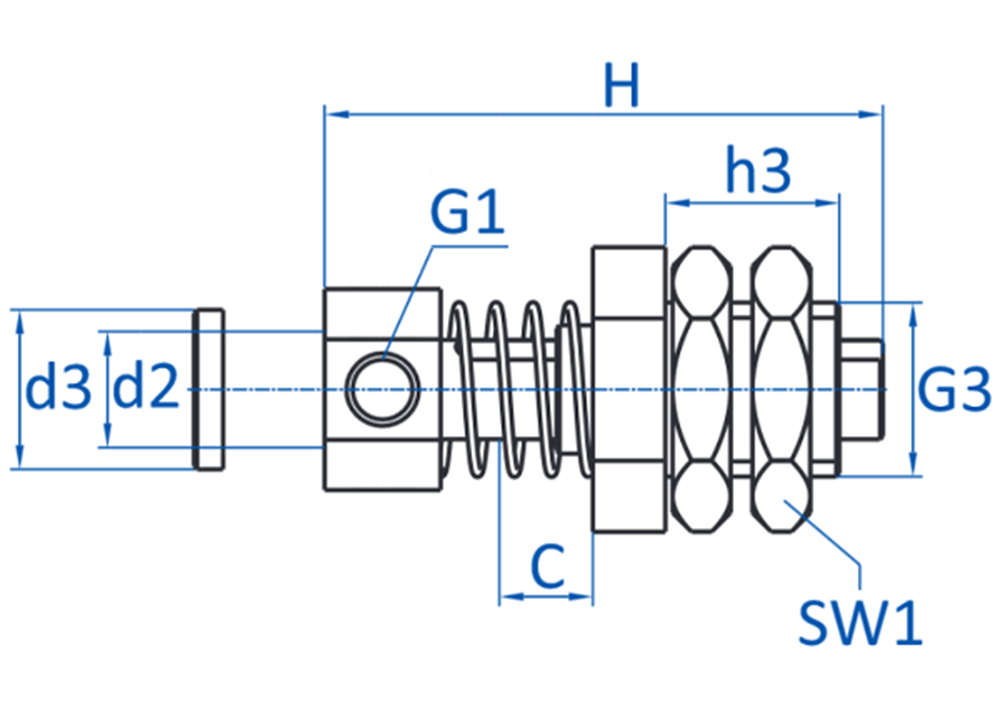

Mått 2D:
- Ø d2 [mm] = 8
- Ø d3 [mm] = 11
- G1 = M5
- G3 = M12
- H [mm] = 43
- h3 [mm] = 16
- SW1 = 19
- C [mm] = 5
Egenskaper:
- Slaglängd = 5
- Fjäderkonstant [N/mm] = 0,165
- Max. Fjäderkraft [N] = 2
- Fjäderförspänning [N] = 1,2
- Gänga Sugkoppssida = Utan Snap-In
- Gänga Fästdel = M12 Utv.
- Vridstopp = Nej
SZ-NIV-DA
Ladda Ner Cadfil - Step
PDF Mer InformationArtnr: 50.005
