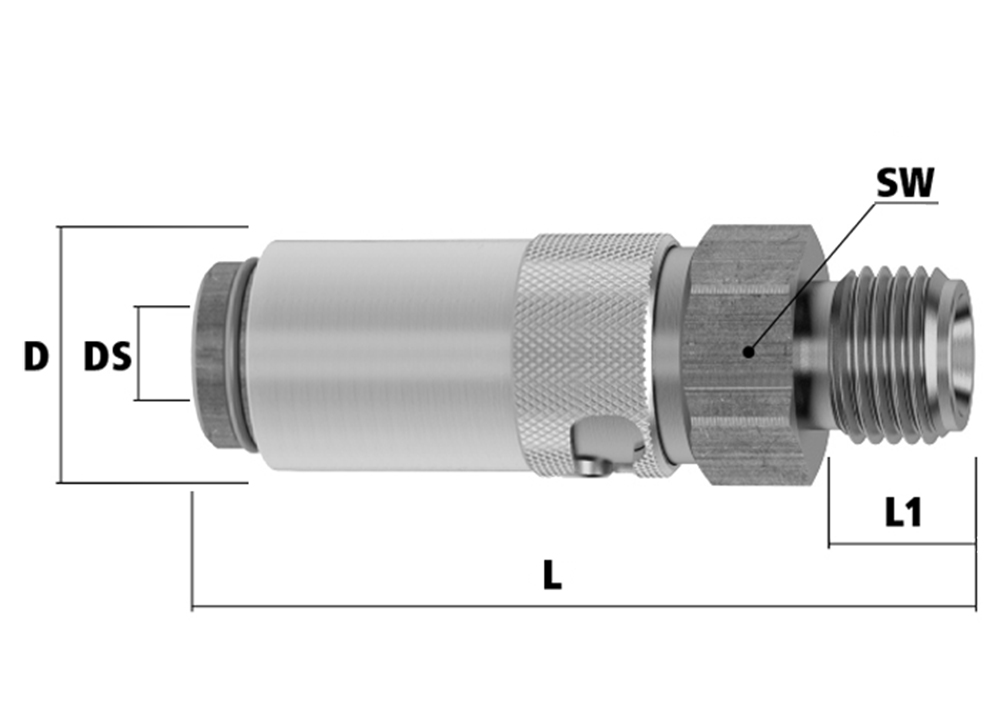

Koppling G3/8-Utv. DN9

L = 57,5

SW = 22

D = 24

L1 = 12,5

DS = 13,5

DN = 9

Koppling G3/8-Utv. DN9

Autolåsfunktion med Ventil

Max. Arbetstryck: PN 15 bar
Temp.: -20°C - +220°C

• Kropp, innerdel, ventil: Mässing MS 58
• Hylsa: Starkt motståndskraftig specialmässing nickelplätterad
• Fjädrar, Låsringar: Rostfritt stål 1.4310
• Kulor: Rostfritt stål 1.4034
• Tätningar: Högpresterande FKM

Artnr: VKD/13/G38/VT
