Serie 126
Kompakt »

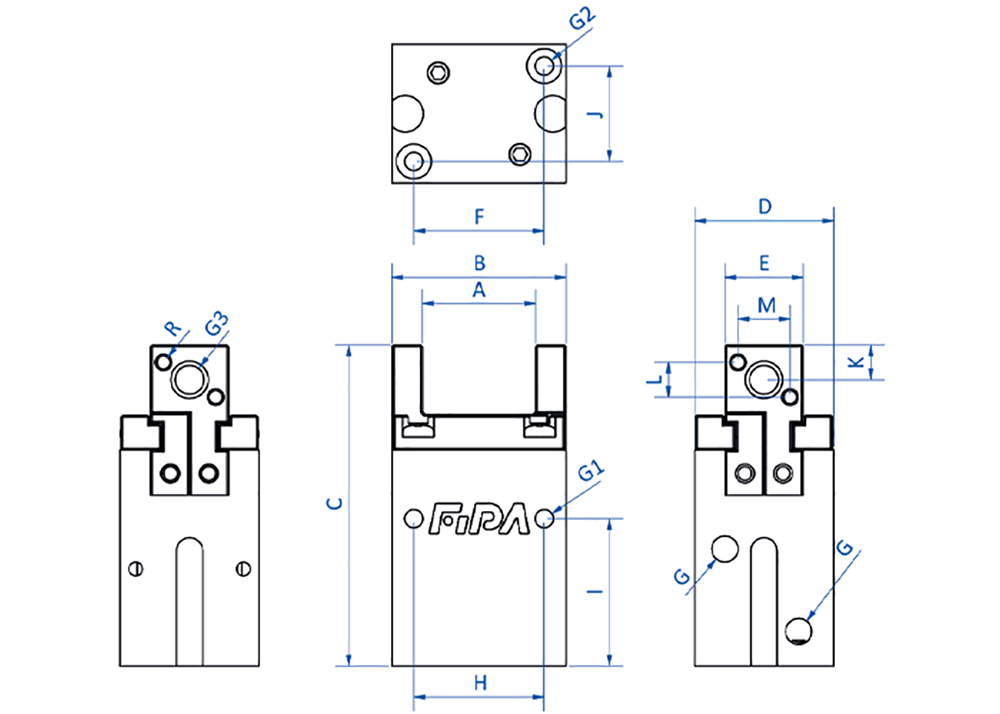

Paralellgrip Komp. Ø10x4mm
A = 13
B = 20
C = 37
D = 16
E = 9
F = 15
G = M3
G1+G2 = M2,5
G3 = M4
H = 15
I = 17
J = 11
K = 4
L = 4
M = 6
Ø R = 1,5
Paralellgrip Komp. Ø10x4mm
Dubbelverkande - Korta Käftar
Parallellgrip
Dubbelverkande för gripningsmöjligheter på insida/utsida med korta arbetscykler
- Arbetstryck: 1.5 bar - 7 bar
- Kolvdiameter: 10mm
- Slag per käft: 2mm
- Gripkraft vid 6 bar (87 psi): 13,8 N
- Öppningskraft vid 6 bar (87) psi: 27 N
(Käftar köpes separat, ingår ej)
Ladda ner 3D Stepfil
För 2D och information se PDFArtnr: GR04.126-10-S-M
