Serie 126
Kompakt »

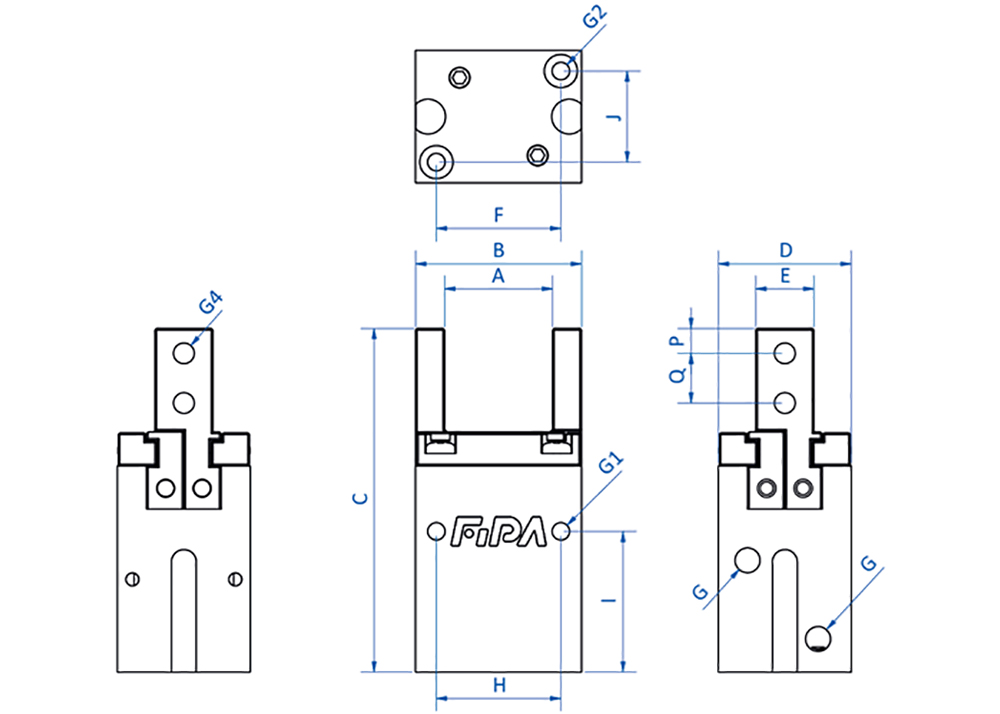

Paralellgrip Komp. Ø20x12mm
A = 28,2
B = 40,2
C = 60
D = 26
E = 12
F = 32
G = M5
G1 = M4
G2 = M4
G4 = M5
H = 32
I = 25
J = 16
P = 4
Q = 8,5
Paralellgrip Komp. Ø20x12mm
Dubbelverkande - Långa Käftar
Parallellgrip
Dubbelverkande för gripningsmöjligheter på insida/utsida med korta arbetscykler
- Arbetstryck: 1.5 bar - 7 bar
- Kolvdiameter: 20mm
- Slag per käft: 6mm
- Gripkraft vid 6 bar (87 psi): 85 N
- Öppningskraft vid 6 bar (87) psi: 102 N
(Käftar köpes separat, ingår ej)
Ladda ner 3D Stepfil
För 2D och information se PDFArtnr: GR04.126-20-L-M
